kiWi

kiWi (kiconex wireless) es la solución de kiconex para convertir una comunicación Modbus RTU por RS-485 en una comunicación Modbus TCP/IP a través de red local, ya sea por WiFi o por Ethernet.

Su función principal es permitir que uno o varios controles Modbus RTU puedan comunicarse con el kiBox principal sin necesidad de llevar el bus RS-485 físico hasta la ubicación del equipo. Para ello, el kiWi actúa como pasarela entre el puerto RS-485 del control y la red IP de la instalación.

Información sobre versión kiWi 2023.

Descripción general

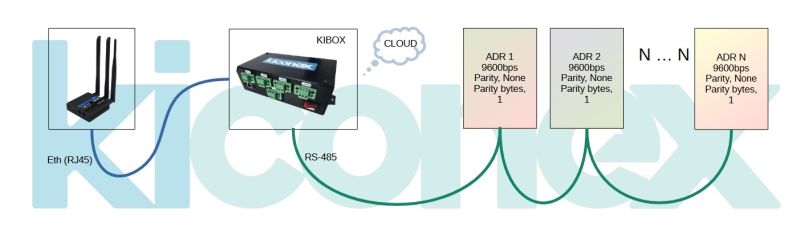

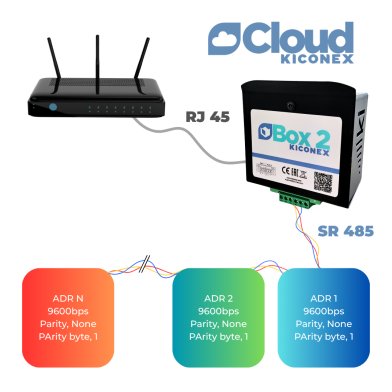

En una instalación convencional con comunicación Modbus RTU, los dispositivos se cablean directamente al maestro Modbus, normalmente el kiBox, utilizando un cable apantallado de dos hilos. Esta conexión se realiza habitualmente mediante tipología daisy-chain o bus RS-485. Puede ampliarse información en Modbus RTU / RS-485.

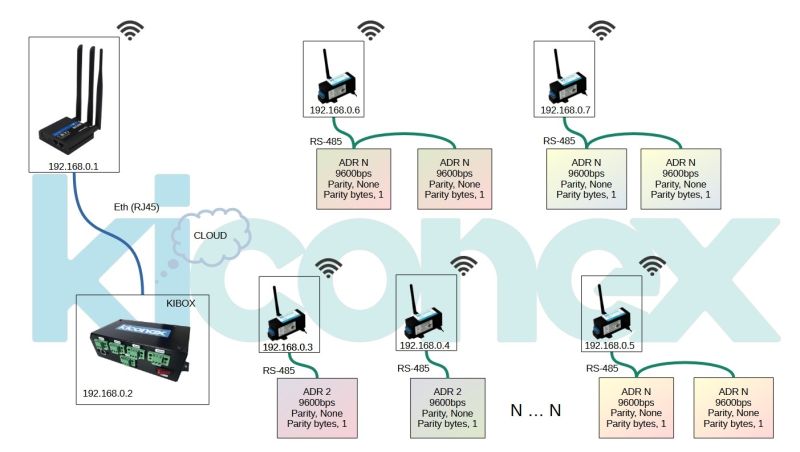

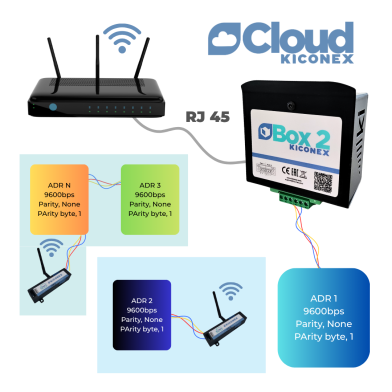

La solución kiWi permite sustituir parte de ese cableado por una conexión de red. El equipo se conecta al control mediante RS-485 y, a su vez, se comunica con la red local mediante WiFi o cable Ethernet. De esta forma, el kiBox puede acceder al equipo Modbus como si se tratase de un dispositivo Modbus TCP/IP dentro de la misma red.

El uso de kiWi resulta especialmente útil cuando no es viable instalar nuevo cableado RS-485 hasta el kiBox, cuando los controles se encuentran alejados o cuando se quiere aprovechar una red local existente.

Importante: un kiWi está diseñado para trabajar con una cantidad reducida de equipos. Como criterio general, no se recomienda superar los 800 parámetros entre todos los dispositivos conectados al mismo kiWi.

Función dentro de la instalación

El kiWi no sustituye al kiBox ni actúa como plataforma de supervisión. Su papel es exclusivamente de pasarela de comunicación:

Elemento	Función
Control o dispositivo Modbus	Equipo de campo que comunica mediante Modbus RTU por RS-485.
kiWi	Convierte la comunicación Modbus RTU del equipo en comunicación Modbus TCP/IP.
Red local	Medio de comunicación entre el kiWi y el kiBox, mediante WiFi o Ethernet.
kiBox	Maestro Modbus TCP/IP que consulta los registros del equipo a través del kiWi.

Características técnicas


Red
WiFi	IEEE 802.11 b/g/n 2.4 GHz RF
Ethernet	1 x ETH
Modbus
Protocolos Modbus	Modbus TCP mediante WiFi o Ethernet / Modbus RTU mediante puerto RS-485
Baudrates soportados	300, 1200, 2400, 4800, 9600, 19200, 38400, 57600 y 115200
Bits de datos	8
Bits de parada	7 u 8
Paridad	Ninguna, par o impar
Dúplex	Half-Duplex
Formatos de datos soportados	8 bit: INT, UINT; 16 bit: INT, UINT (MSB o LSB); 32 bit: float, INT, UINT (ABCD big-endian, DCBA little-endian, CDAB, BADC)
Sistema
CPU	Dual core Tensilica LX6 microcontroller with 600 DMIPS and 240 MHz
RAM	520 KiB
Memoria FLASH	4 MB
Alimentación
Conector	Micro-USB
Voltaje de alimentación	5 VDC
Consumo de potencia	< 5 W
Temperatura
Rango de temperatura	-40 ºC a 125 ºC
Material
Material	Carcasa impresa en 3D con PLA
Dimensiones	13.64 mm x 3.30 mm x 2.95 mm (largo x ancho x alto)
Peso	100 g

Configuración por defecto

Cuando el equipo está sin configurar o no consigue conectarse a la red configurada, genera su propio punto de acceso WiFi para poder acceder al portal de configuración.

Parámetro	Valor por defecto
SSID WiFi	KIWI_XXXXXX
Contraseña WiFi	12345678
IP del portal de configuración	192.168.4.1
Contraseña del portal	00#Kiconex

Conexión física

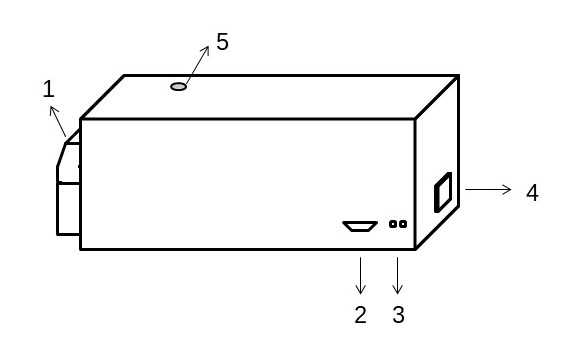

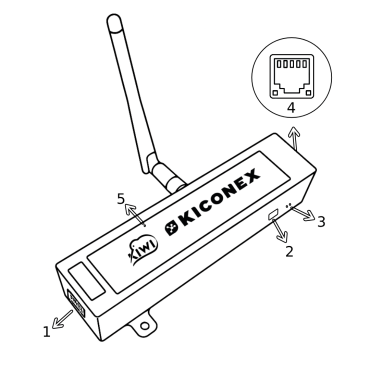

Partes del kiWi

Puerto RS-485
Alimentación 5 V
Indicador luminoso ON/OFF
Puerto Ethernet
Botón de reset

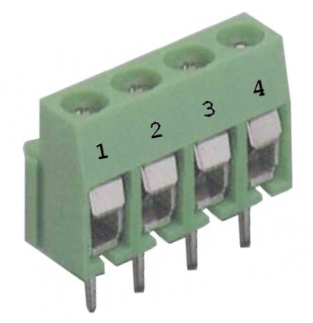

Puerto RS-485

PIN	Uso
1	No usado
2	No usado
3	A (+)
4	B (-)

Información necesaria antes de configurar

Antes de acceder al portal de configuración es recomendable recopilar los datos de red y comunicación Modbus que se van a utilizar.

Datos de red

SSID de la red WiFi, si la conexión será inalámbrica.
Contraseña de la red WiFi.
IP libre que se asignará al kiWi.
Puerta de enlace.
Máscara de red.
DNS 1 y DNS 2.

Datos Modbus del equipo conectado

Dirección Modbus del equipo o equipos conectados al bus RS-485.
Baudrate.
Bits de datos.
Paridad.
Bits de parada.
Puerto TCP que utilizará el kiWi.
Número aproximado de variables o parámetros que se van a consultar.

Notas de funcionamiento

El kiWi crea una red WiFi propia, del tipo KIWI_XXXXXX, en los siguientes casos:

El equipo todavía no ha sido configurado.
La configuración guardada es incorrecta.
No puede conectarse a la red configurada.
La red WiFi configurada no está disponible.

Si el kiWi ya está configurado y correctamente conectado a la red local, se puede acceder a su portal web desde un navegador introduciendo la IP estática configurada.

Las versiones anteriores a la v1.3.5 solo soportan comunicación Modbus RTU a 9600 baudios 8N1 y comunicación Modbus TCP a través del puerto 502.

La versión instalada puede consultarse desde la ventana de información del portal web del kiWi.

Acceso al portal de configuración

Acceso a un kiWi no configurado

Buscar desde un portátil o smartphone la red WiFi generada por el kiWi. El nombre de la red y la contraseña se indican en la matrícula o pegatina del equipo.
Conectarse a dicha red WiFi.
Abrir un navegador web.

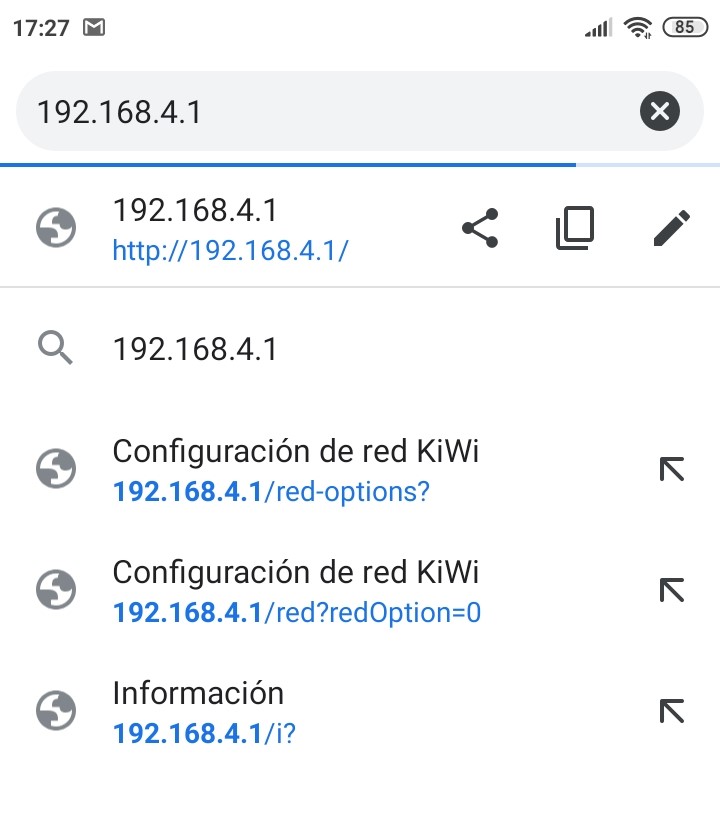

Acceder a la IP indicada en la matrícula. Por defecto, la IP es 192.168.4.1.

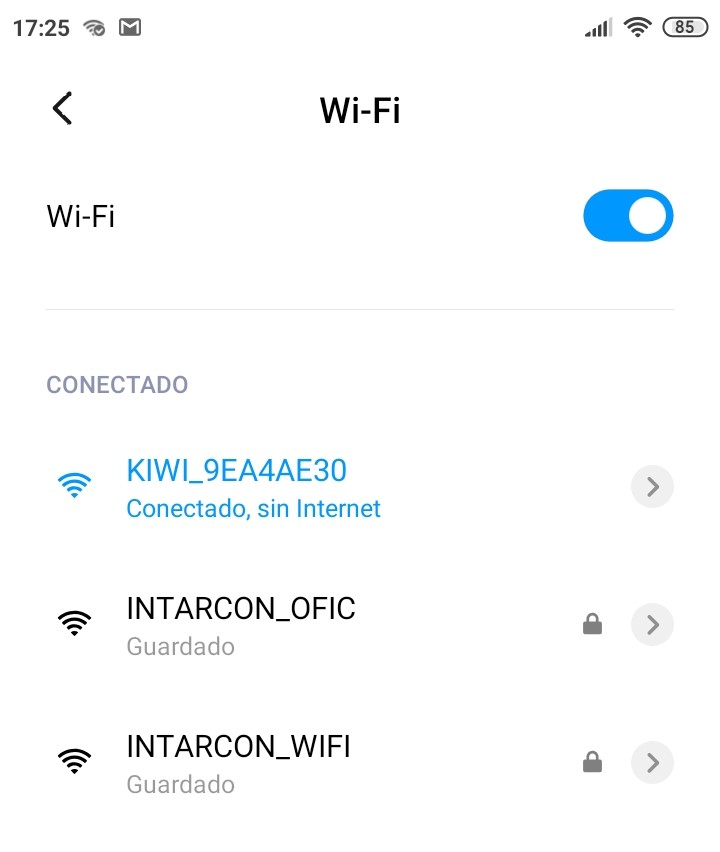

Ejemplo de visualización de la red wifi del kiwi

Acceso a un kiWi ya configurado

Si el kiWi ya ha sido configurado correctamente, el acceso se realiza desde la misma red local en la que se encuentra conectado el equipo. Para ello, se debe introducir en el navegador la IP estática configurada durante la puesta en marcha.

Si el kiWi no consigue conectarse a la red configurada, volverá a activar su punto de acceso WiFi KIWI_XXXXXX para permitir la revisión o modificación de la configuración.

Configuración del kiWi

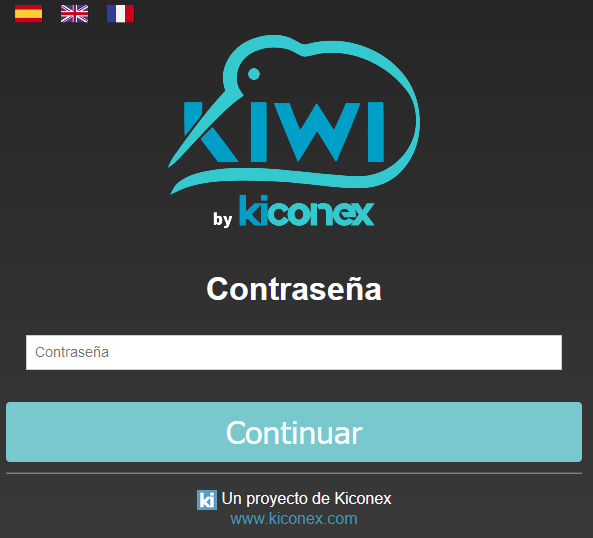

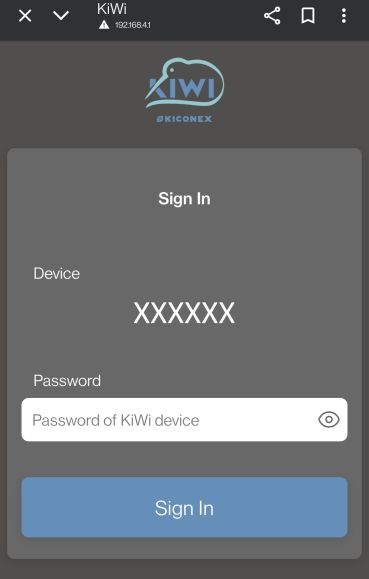

Acceso mediante contraseña

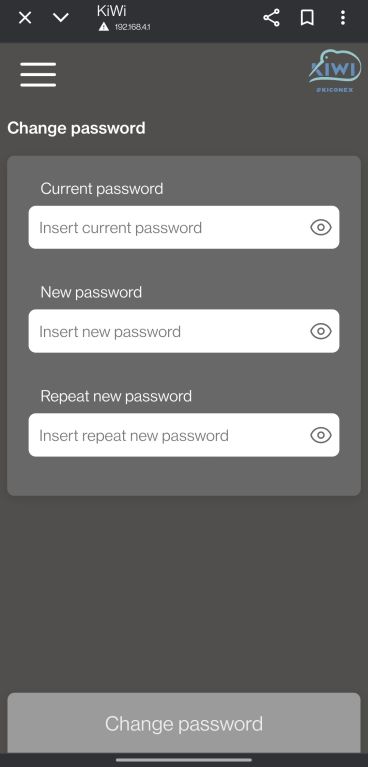

En el primer acceso, la contraseña de configuración está indicada en la etiqueta del equipo como Conf. pswd. Tras acceder por primera vez, el portal solicita cambiar la contraseña por motivos de seguridad.

Al realizar el cambio, se debe introducir la contraseña anterior y, posteriormente, la nueva contraseña dos veces para confirmarla.

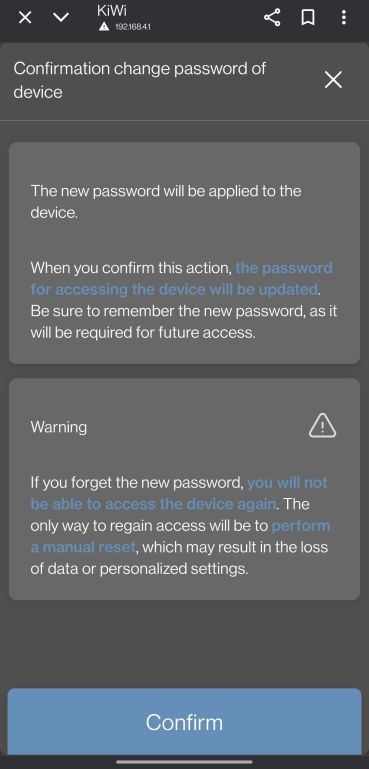

El portal muestra un aviso indicando la importancia de conservar la nueva contraseña. Si se pierde, será necesario restaurar el equipo a valores de fábrica.

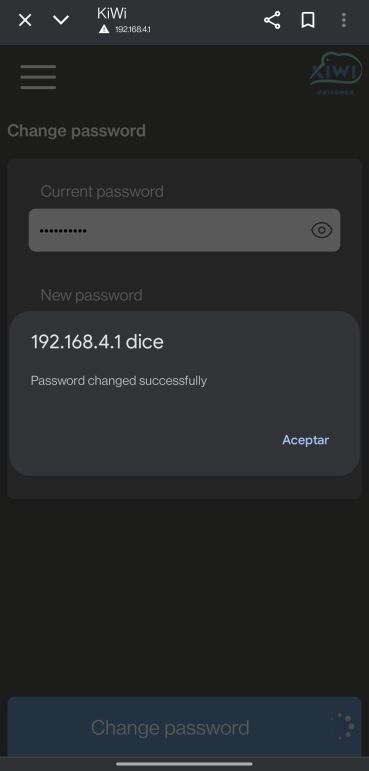

Una vez completado el proceso, se muestra la confirmación de que la contraseña se ha modificado correctamente.

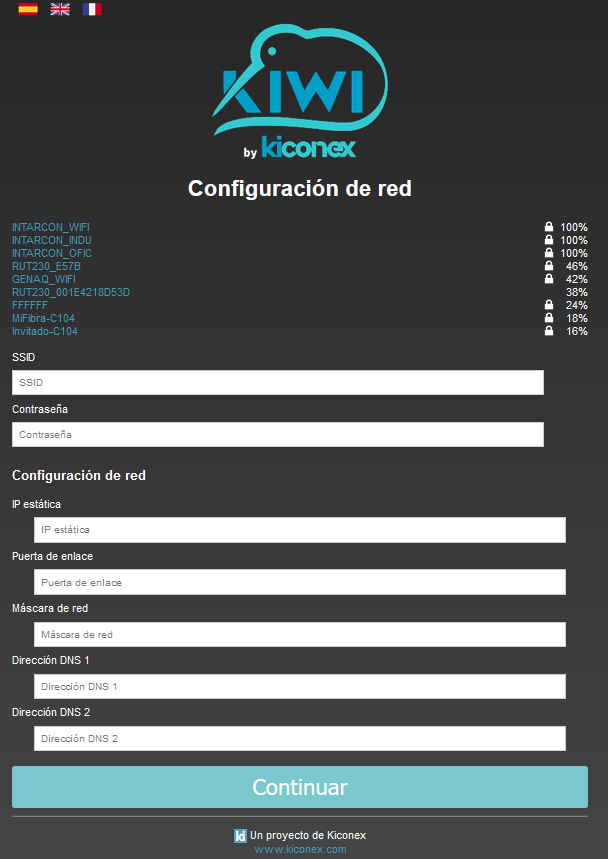

Configuración de red y Modbus

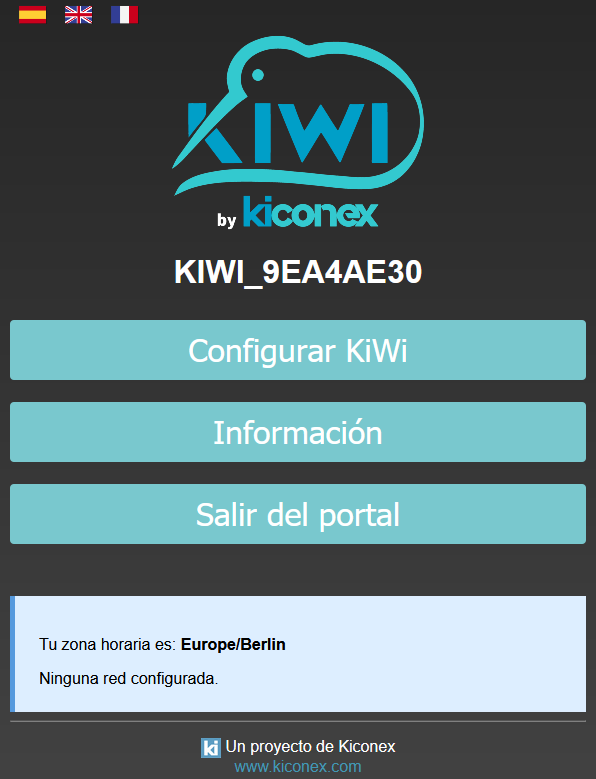

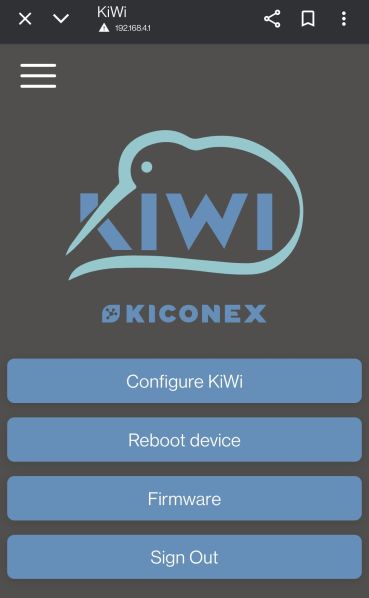

Para configurar el equipo, acceder a la opción Configure KiWi desde el menú principal.

Durante el asistente de configuración se deben completar los siguientes apartados:

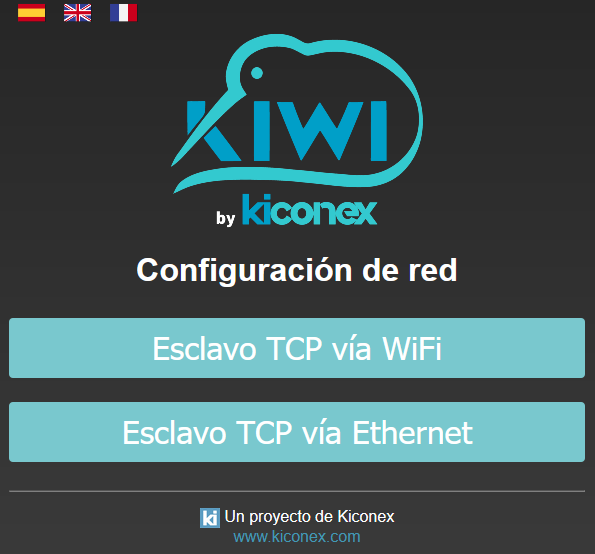

Seleccionar el tipo de conexión de red:
- WiFi: permite buscar la red automáticamente mediante la opción WiFi Auto o introducirla manualmente.
- Ethernet: permite conectar el kiWi mediante cable de red al puerto RJ45.

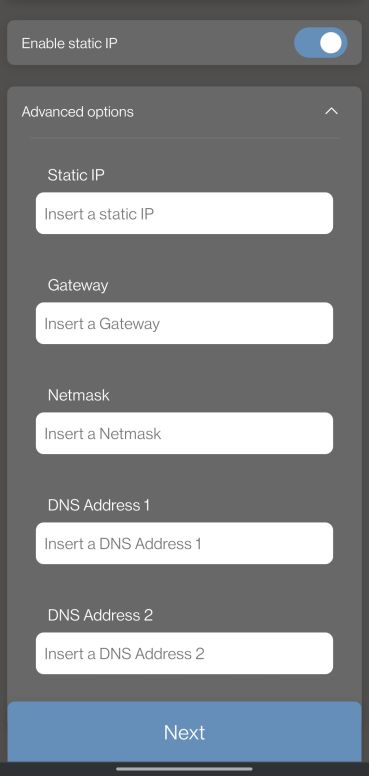

Habilitar siempre la opción de IP estática.
Introducir la IP estática del kiWi.
Introducir la puerta de enlace. Debe estar en el mismo rango de red que el kiBox.
Introducir la máscara de red, normalmente 255.255.255.0.
Introducir los DNS, por ejemplo 8.8.8.8 y 8.8.4.4.
Pulsar Next para guardar los parámetros de red.

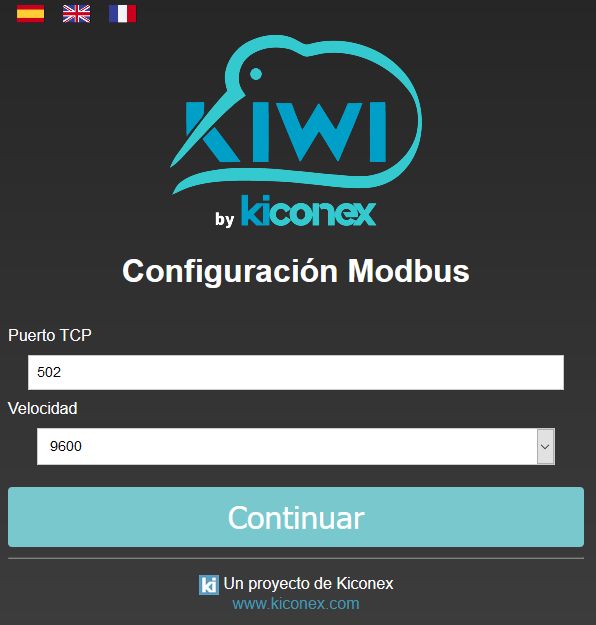

Configurar los parámetros Modbus del equipo conectado al puerto RS-485:
- Puerto TCP.
- Baudrate.
- Bits de datos.
- Paridad.
- Bits de parada.

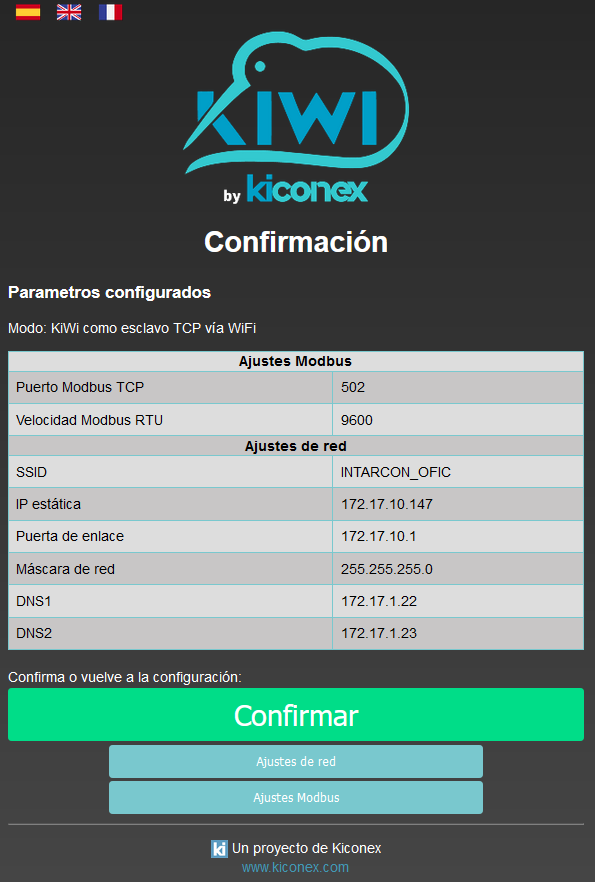

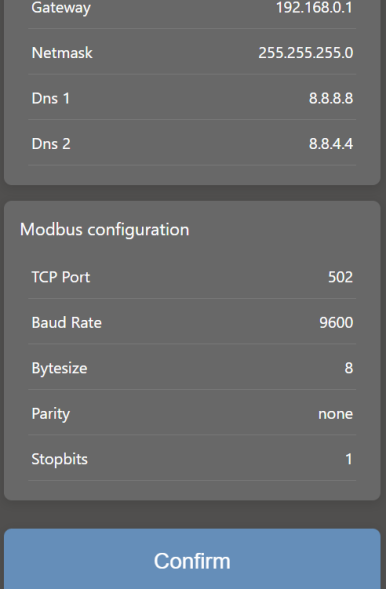

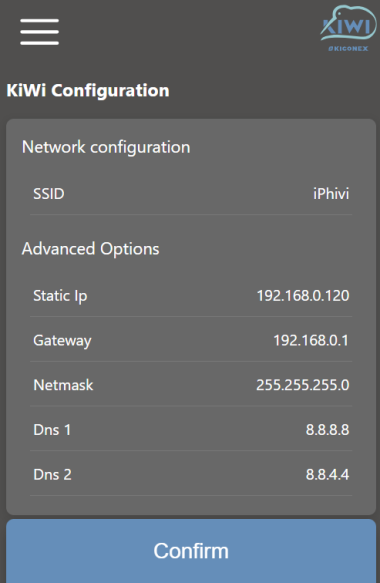

Revisar la pantalla de confirmación con el resumen de cambios.
Confirmar la configuración.

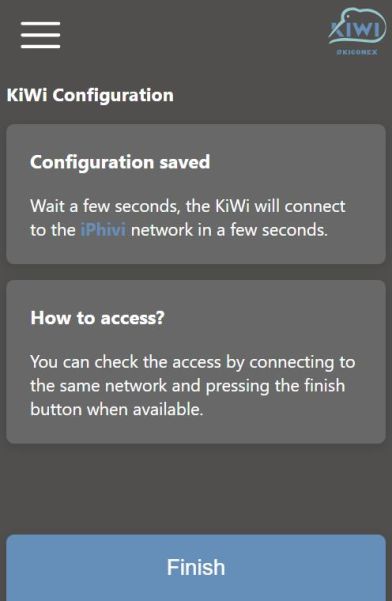

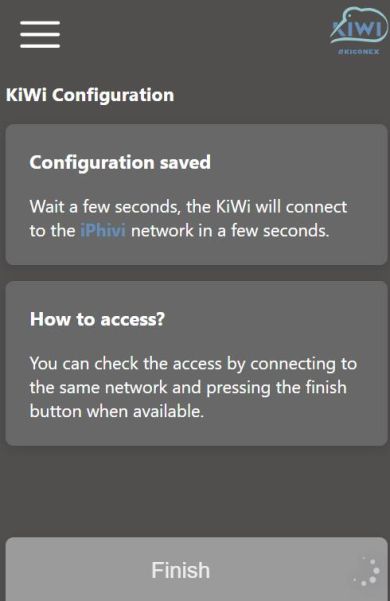

Pulsar Finish cuando el botón aparezca disponible.

Cuando la configuración finaliza correctamente, el portal muestra un resumen desde la IP de configuración inicial, normalmente 192.168.4.1. Esto es normal, ya que el equipo acaba de recibir una nueva IP estática dentro de la red de la instalación.

A partir de ese momento, se debe conectar el ordenador o smartphone a la misma red que el kiBox y acceder al kiWi mediante la IP estática configurada.

Si durante la vida útil del kiWi se modifica la red local, la contraseña WiFi, el direccionamiento IP o la ubicación del equipo, será necesario revisar y actualizar la configuración.

Comprobaciones tras la configuración

Una vez configurado el kiWi, se recomienda realizar las siguientes comprobaciones:

Comprobación	Resultado esperado
Acceso al portal mediante la IP estática configurada	El portal del kiWi responde desde la red local.
Conectividad entre kiBox y kiWi	El kiBox puede alcanzar la IP del kiWi.
Parámetros Modbus	Baudrate, paridad, bits de datos y bits de parada coinciden con los del equipo conectado.
Cableado RS-485	Las bornas A (+) y B (-) están correctamente conectadas.
Lectura desde plataforma	El control comunica y responde a las consultas Modbus.

Incidencias habituales

Síntoma	Posible causa	Revisión recomendada
No aparece la red WiFi del kiWi	El equipo no está alimentado o ya está conectado correctamente a una red local.	Comprobar alimentación y probar acceso por la IP estática configurada.
No se puede acceder a 192.168.4.1	El ordenador o smartphone no está conectado al WiFi del kiWi.	Verificar que se está conectado a la red KIWI_XXXXXX.
El kiWi no conecta a la red WiFi	SSID, contraseña o parámetros IP incorrectos.	Revisar configuración de red y confirmar que la red es de 2.4 GHz.
El kiBox no comunica con el control	IP, puerto TCP o parámetros Modbus incorrectos.	Comprobar IP, puerto, baudrate, paridad, bits de datos y bits de parada.
Hay lecturas inestables o timeouts	Cableado RS-485 incorrecto, exceso de variables o mala calidad de señal.	Revisar bornas A/B, longitud del bus, número de parámetros y estabilidad de la red.

Proceso de borrado o restauración

Si es necesario borrar la configuración del kiWi, se puede realizar de dos formas.

Restauración desde el portal

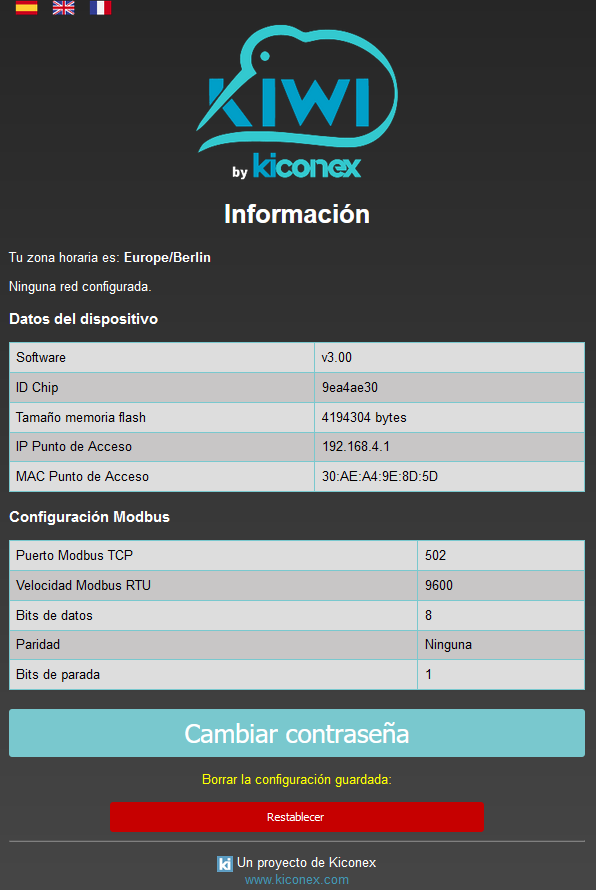

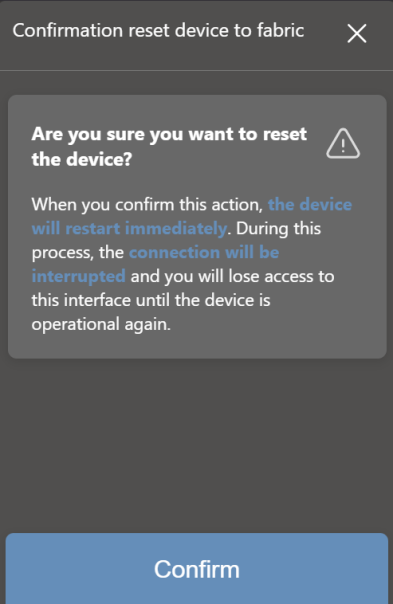

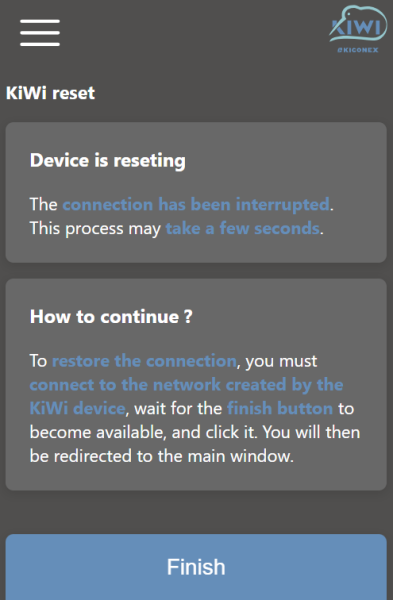

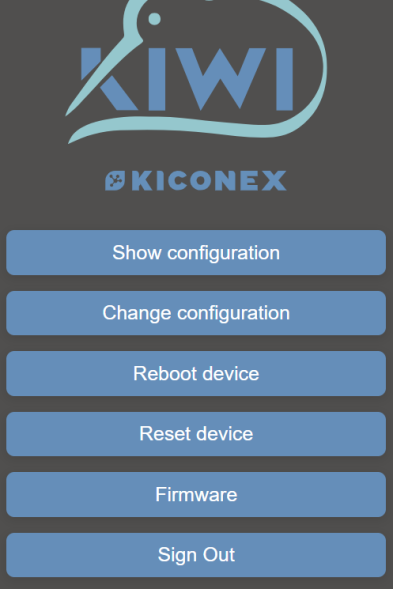

Desde el menú de configuración, pulsar la opción Reset device. Tras confirmar la acción, el equipo volverá a los valores de fábrica.

Restauración mediante botón físico

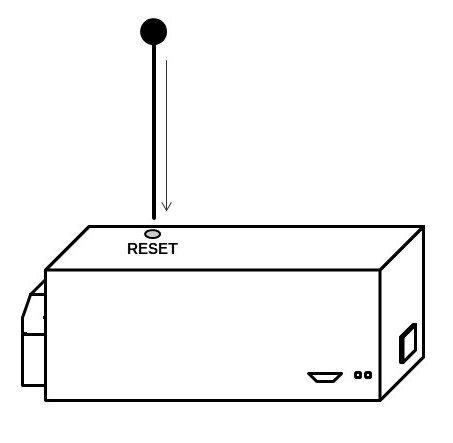

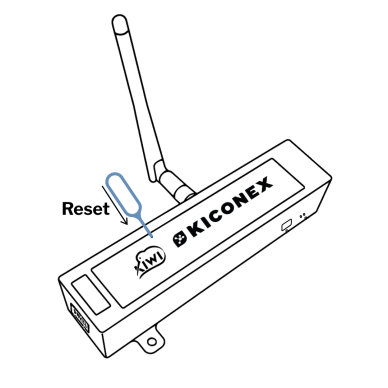

Si no se tiene acceso al portal web, se puede borrar la configuración manualmente mediante el botón de reset situado en el orificio de la cubierta superior del kiWi.

Para ello, introducir un elemento estrecho y mantener pulsado el botón durante aproximadamente 10 segundos.

Creación del control en plataforma

Una vez que el kiWi está configurado y comunica correctamente con el kiBox, se puede crear el control correspondiente en la instalación desde Cloud kiconex.

Consultar: Crear y editar un control.
